今天是2020年2月2日鼠年大年初九,这是Jerry鼠年的第9篇文章,也是汪子熙公众号总共第208篇原创文章。

工作中Jerry的同事曾经问过我一个问题,Fiori界面上这个Adapt UI的按钮,为什么有的系统上有,有的系统上没有?Fiori Key User正是通过点击该按钮,进入Fiori UI的Adaptation模式,从而实现在屏幕上新增扩展字段的目的。

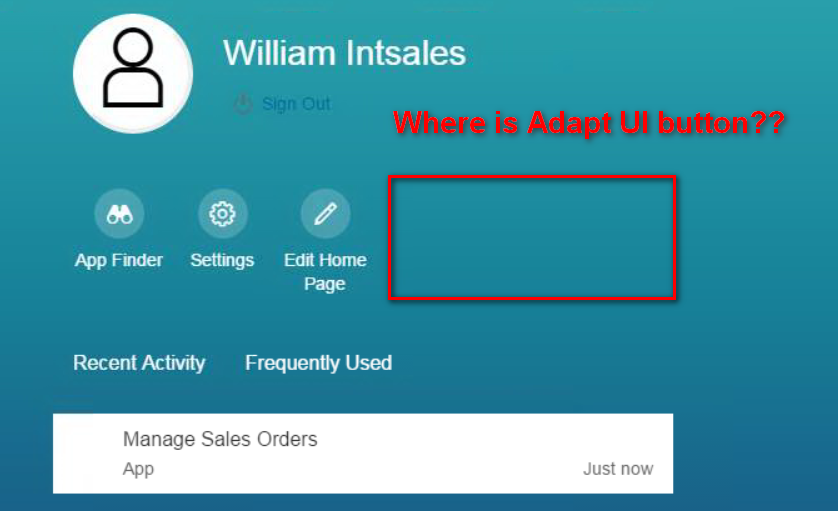

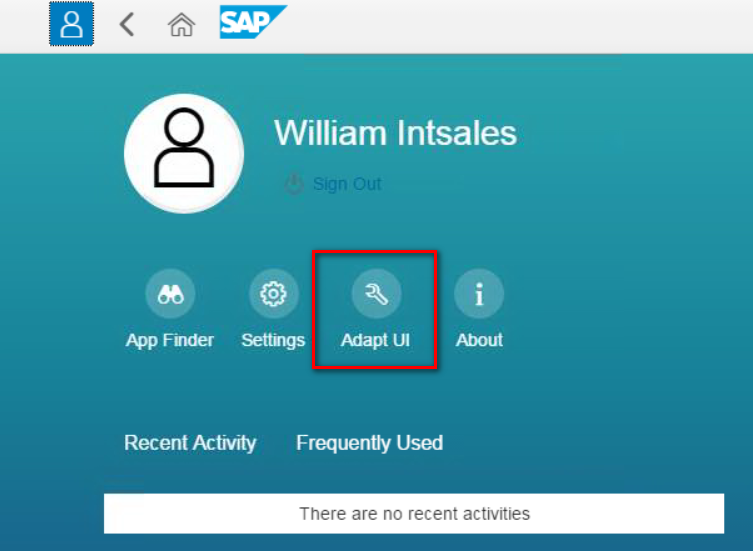

比较下面两个不同系统的截图:


为什么这个Adapt UI按钮,如此神出鬼没,有的系统上有显示,有的没有?

自己动手,丰衣足食。假设你的身边找不到Fiori专家,如何通过自己在系统里调试的方法找到问题的答案呢?

Jerry之前的文章 Jerry的Fiori原创文章合集 ,搜集了很多案例,讲述了如何通过单步调试,去分析和处理Fiori开发工作中的一些常见问题。

现在我们再次通过单步调试的方式来分析这个Adapt UI按钮动态显示与否的逻辑。

首先根据Jerry这篇博客介绍的SAP UI5控件在浏览器端的渲染逻辑的知识,找出是一个ID为sap.ushell.plugins.rta的插件,负责管理该Adapt UI按钮。我个人把rta理解成Run Time Adaptation.

https://blogs.sap.com/?p=133359

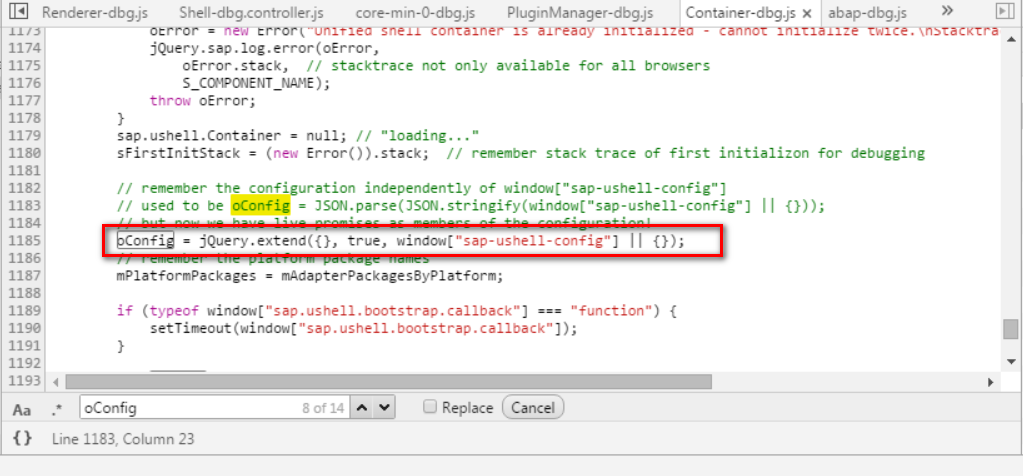

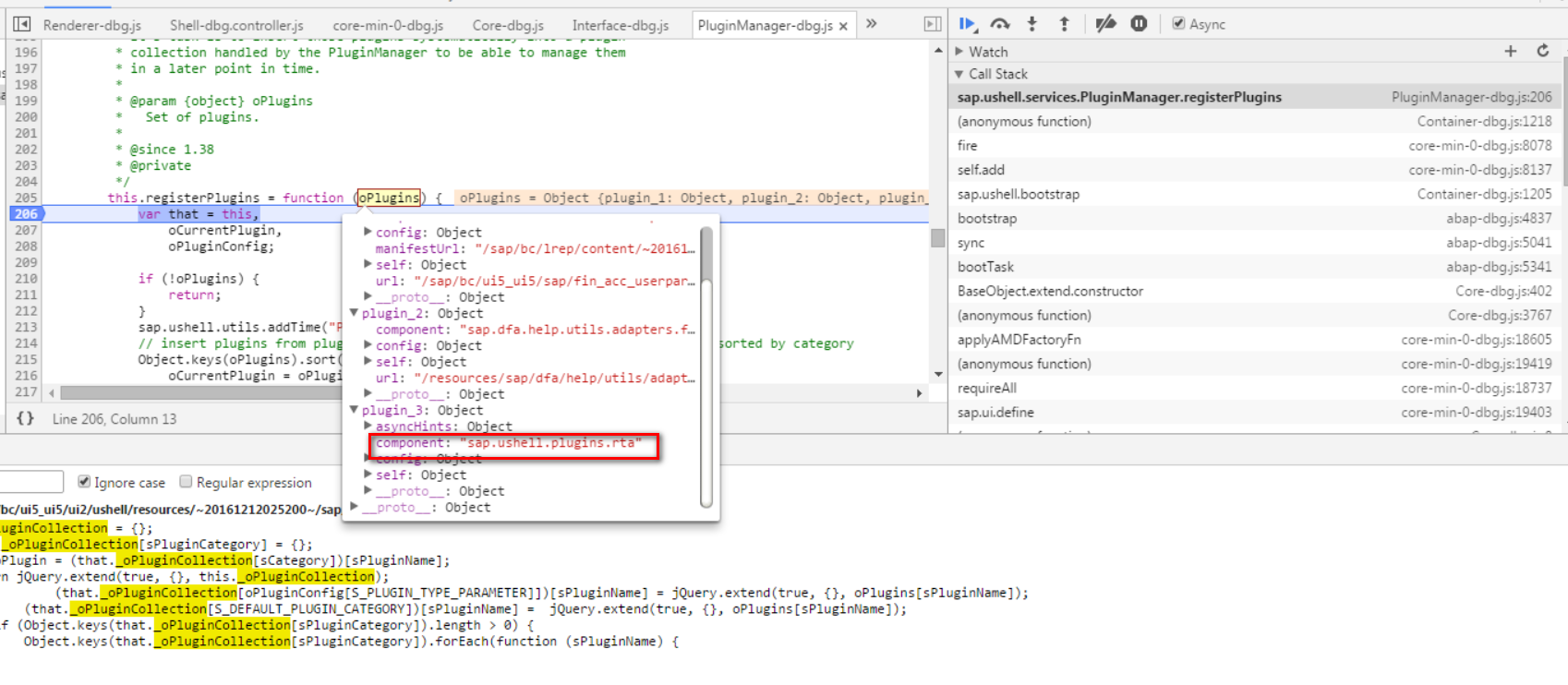

这个插件从哪里来呢?在Chrome开发者工具里对sap.ushell.config和sap-ushell-config这组关键字进行全文搜索,找到了下面的代码片段:

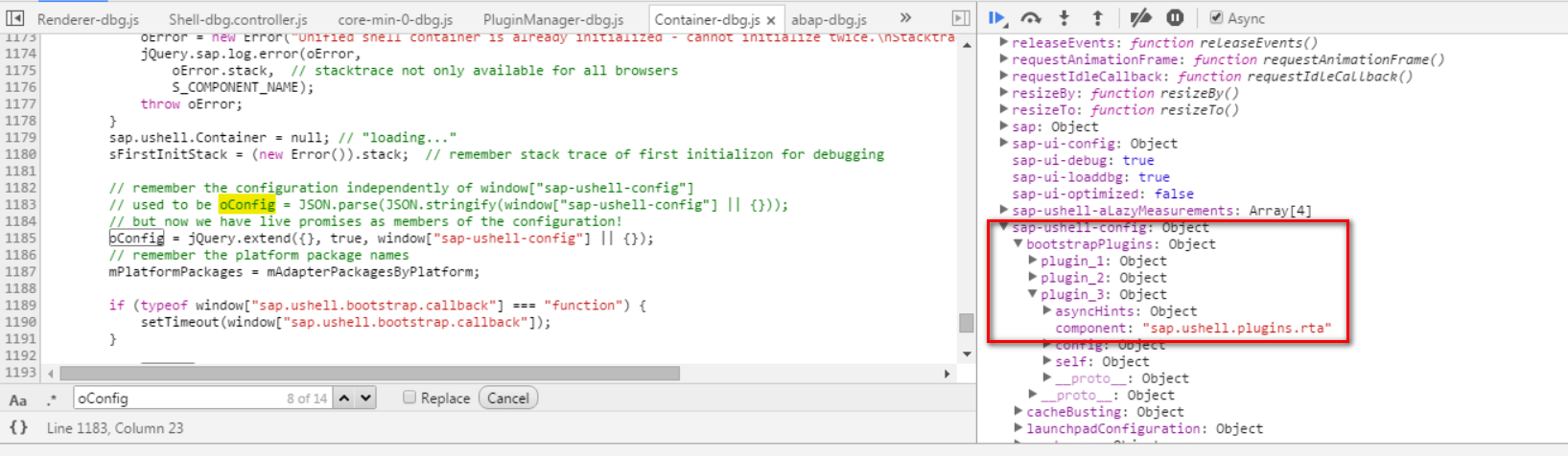

由此可见,rta这个插件实例,存储在sap-ushell-config这个全局对象的bootstrapPlugins属性里。

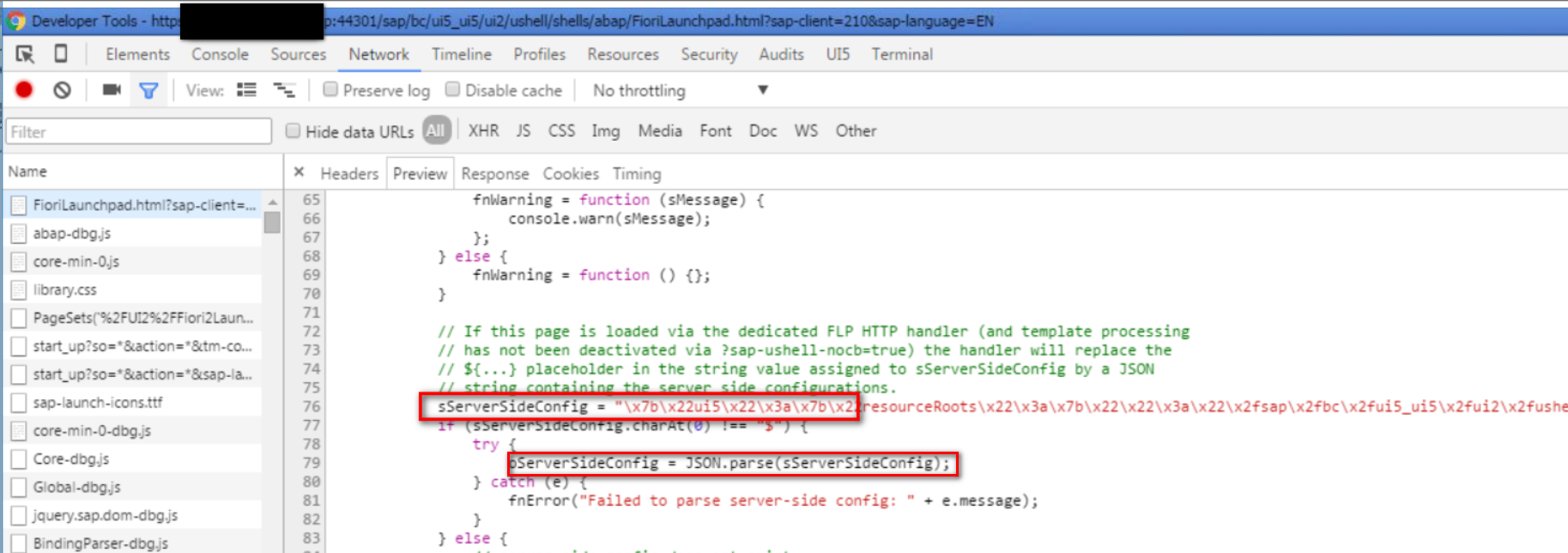

在Adapt UI按钮能够显示的系统上调试,发现全局对象sap-ushell-config的值,来自oServerSideConfig这个JSON对象,而后者的值,是从SAP Fiori Launchpad的html页面里一个硬编码的字符串反序列化而成:

把FioriLaunchpad.html里这个硬编码的字符串拷贝下来:

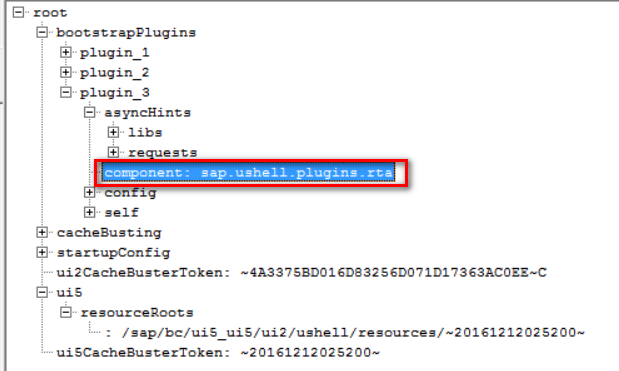

decode之后,发现其层级结构同我们之前在Chrome开发者工具里观察到的sap-ushell-config全局对象完全一致,说明我们找对地方了。

下一步就是要弄清楚FioriLaunchpad.html里这个硬编码的字符串到底来自何方。标准开发人员一个字符一个字符敲进去的?SAP软件没有这么傻。

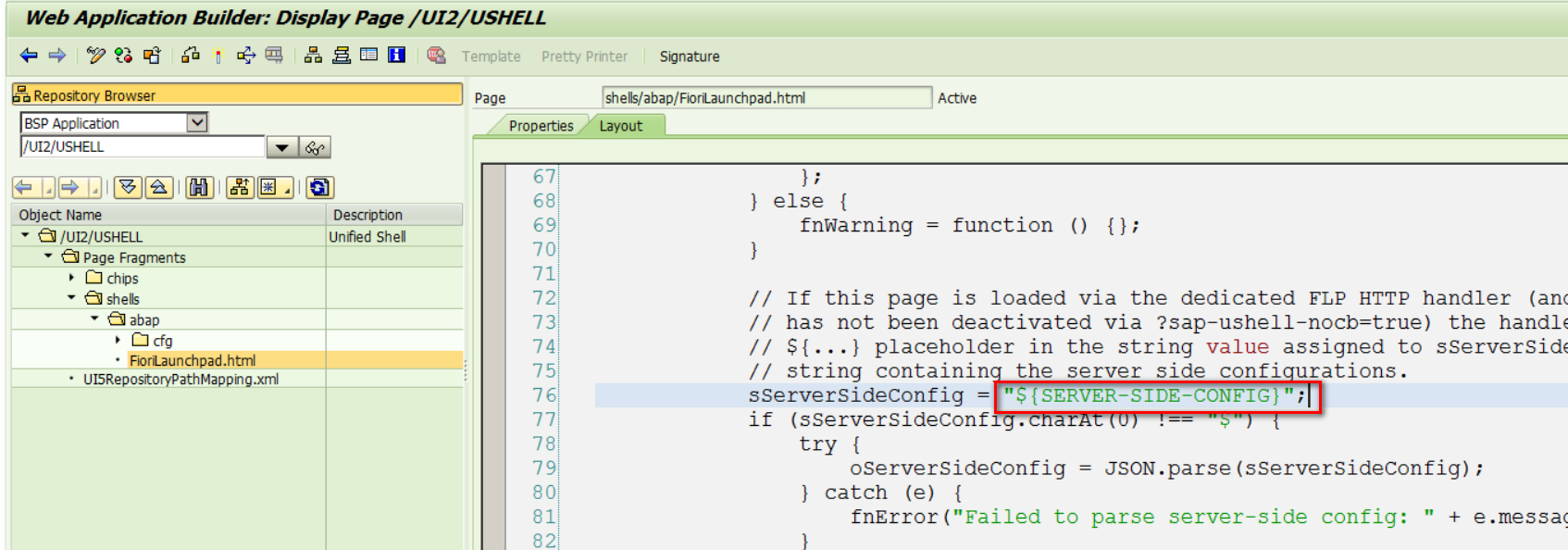

SE80打开Fiori Launchpad Shell对应的BSP应用:
/ui2/ushell, 发现字符串的值来自变量:

${SERVER-SIDE-CONFIG}

因此SE80里我们找到的这个FioriLaunchpad.html只是起到一个模板文件的作用,里面第76行出现的${SERVER-SIDE-CONFIG}, 也只是一个占位符,会被运行时该变量的实际值替换,最后就成了我们在Chrome开发者工具里观察到的那个长长的字符串。

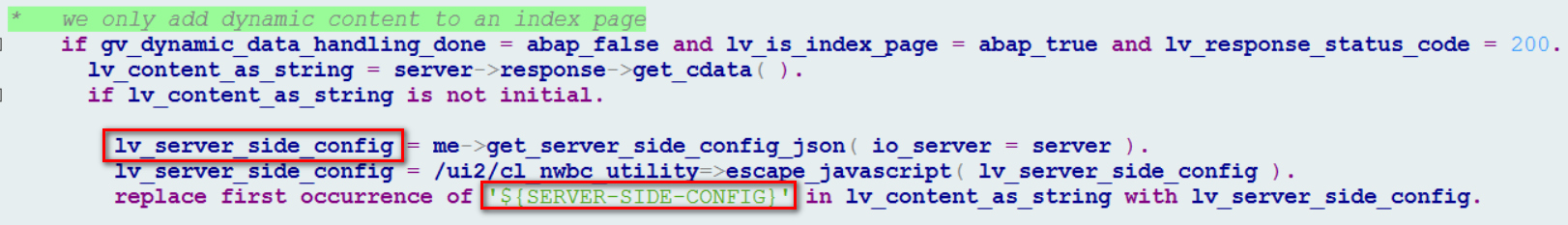

那么变量${SERVER-SIDE-CONFIG}的值从哪里来?在BSP应用里查找,发现get_server_side_config_json方法返回的值,注入到该变量里。

所以现在的问题转化为,通过单步调试get_server_side_config_json方法,弄清楚里面的逻辑:

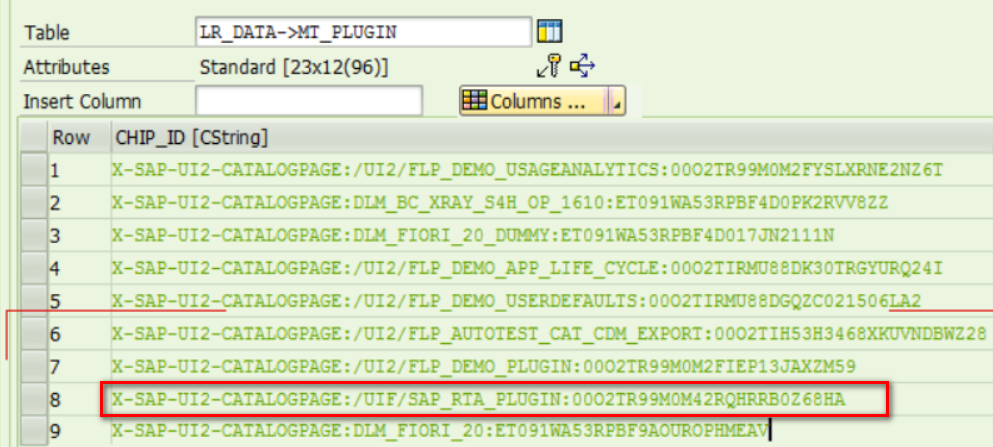

当我单步调试进入该方法时,发现上图第18行lr_data->mt_plugin这个内表里,已经包含了需要返回并注入到变量${SERVER-SIDE-CONFIG}里的当前系统上所有可用的Fiori Launchpad插件实例了,本文关注的sap.rta.plugin也赫然在列。

那么为什么本文开头提到的另一个系统里,没有显示Adapt UI按钮呢?

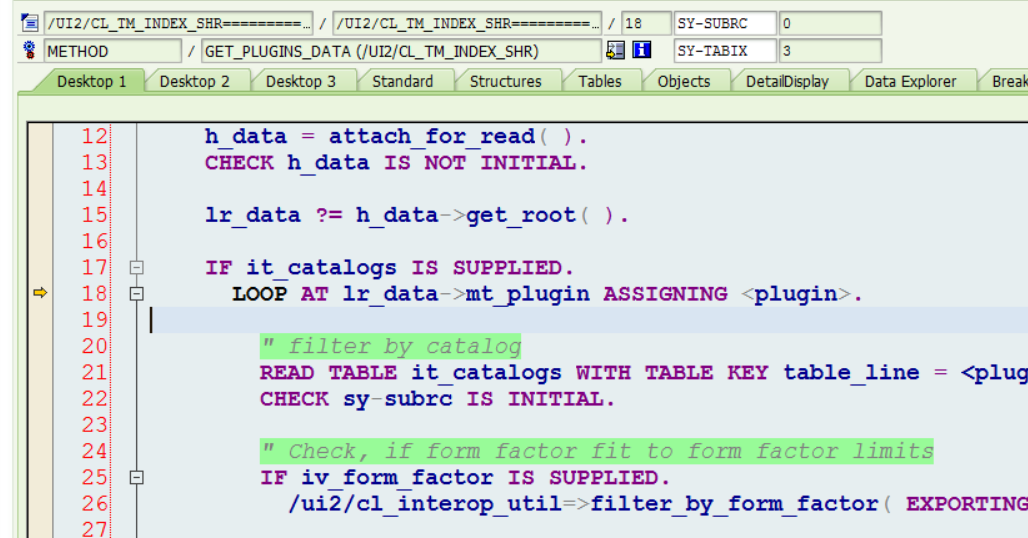

问题就出在下图第22行的CHECK语句。第18行的mt_plugin内表,存储了当前系统所有可用的Fiori Launchpad插件,每个插件都对应一个catalog ID.

第21行的内表it_catalogs, 存放的是当前登录用户通过分配的PFCG角色所拥有的catalog ID集合。

上图这段代码的语义是,遍历当前系统所有可用的Fiori Launchpad插件,如果其对应的catalog ID,没有出现在登录用户所拥有的catalog ID集合里,那么该插件对于该登录用户来说就是无效的(invalid), 应该将其从Fiori Launchpad上隐藏。

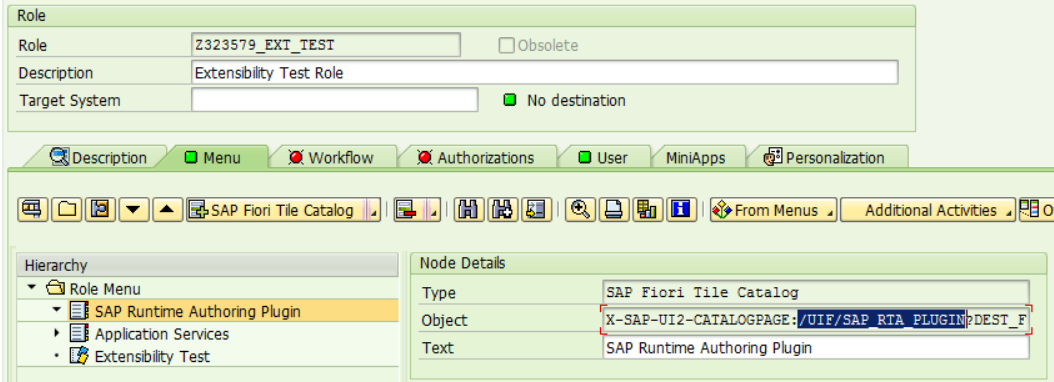

从上图的调试窗口,我得知Run Time Adaptation这个插件对应的catalog ID为/UIF/SAP_RTA_PLUGIN, 然后我到ABAP后台SU01去检查,发现在看不到Adapt UI按钮的那个系统里,我的用户果然没有分配这个catalog. 于是将其分配上去:

问题得以解决,现在Fiori UI里,这个久违的Adapt UI又回来了。

这就是一个实际的“自己动手,丰衣足食”的例子——我通过单步调试,没有求助Fiori专家,也解决了工作中遇到的实际问题。
