为什么SAP GUI里的传统事务码能通过Fiori Launchpad启动

jerrywangsap 2020-01-30

浏览器 Image GUI 后台 后台系统设计

今天是农历鼠年大年初六,本文是鼠年第6篇文章,也是汪子熙公众号第205篇原创文章。

大家这几天宅得怎么样了?


Jerry之前的文章 那些年我用过的SAP IDE 曾经提到,我们可以把SAP GUI里的传统事务码放到SAP Launchpad里启动,并在浏览器里运行。

这是SE80在浏览器里运行的界面:

为响应government号召,尽量少出门,反正也闲着没事,今天我们就来聊聊这一切是怎么实现的。

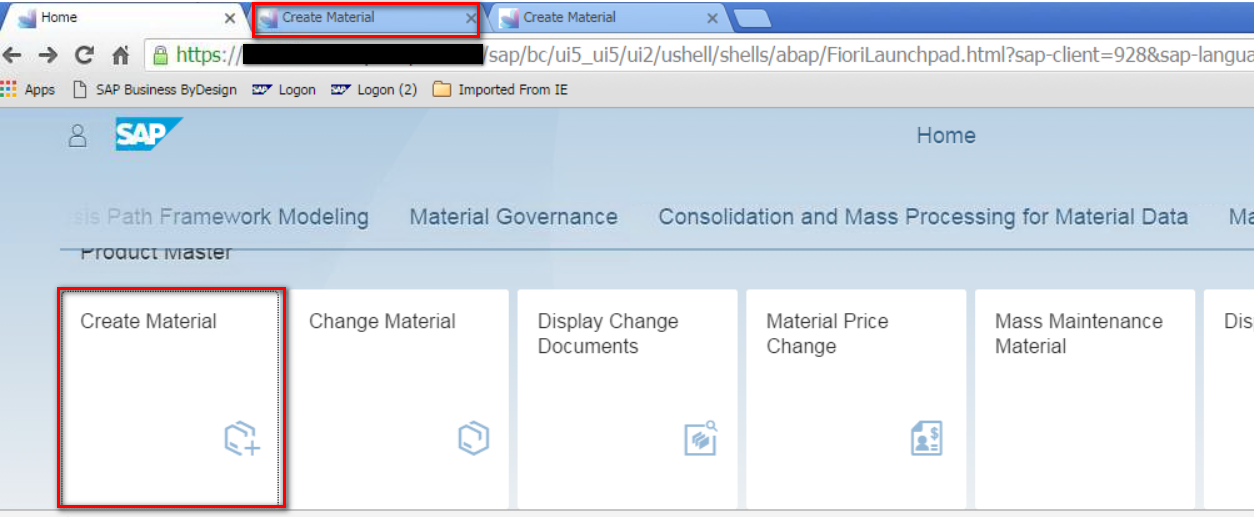

Jerry最初注意到这种将SAP GUI里的事务码运行在浏览器里的做法,是在日常工作的测试时,发现Fiori Launchpad里这个Create Material的tile.

回忆一下,原生的Fiori应用,无论我们在页面内进行何种点击操作,都不会跳转到一个全新的页面去,即不会打开一个新的浏览器窗口,或者一个新的标签页——Fiori原生应用,所有的用户操作都在一个页面内完成,页面的切换通过SAP UI5的router组件完成,这是一个典型的Single Page Application的特征。

反之,当我点击了上图Create Material tile之后,启动的应用是在另一个新的Chrome标签页里打开并操作的,请大家注意上图红色新开启的标签页。

这就说明,这个Create Material tile背后的应用不是基于SAP UI5开发的Fiori原生应用。

那么它又是用什么技术开发的呢?仔细观察url:

https://:44311/sap/bc/ui5_ui5/ui2/ushell/shells/abap/FioriLaunchpad.html?sap-client=928&sap-language=EN#Material-create?sap-ui-tech-hint=GUI

发现了这个片段:sap-ui-tech-hint=GUI

这暗示我们,该应用的UI是基于SAP GUI绘制的。

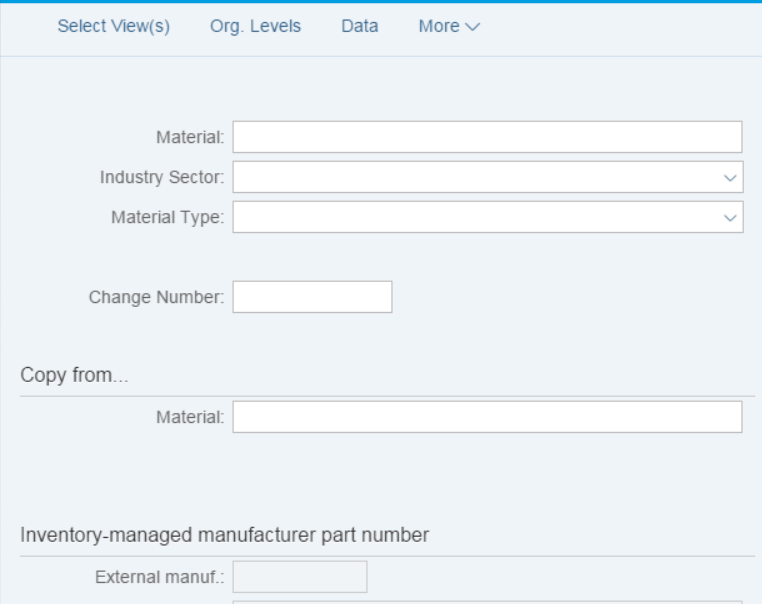

我们在浏览器里打开该应用:

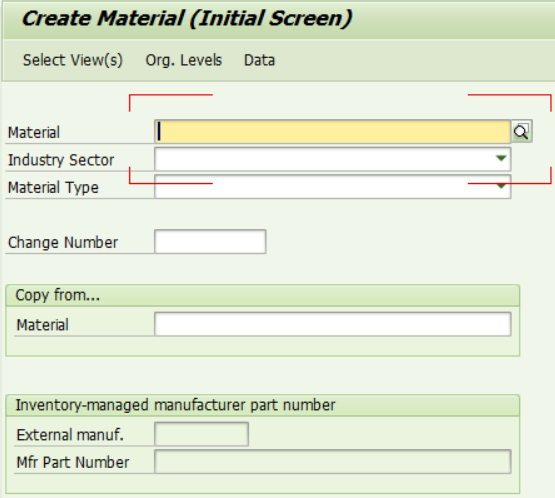

把上图该应用的界面同SAP GUI里S/4HANA的物料主数据创建事务码MM01的界面做对比:

发现除了外观风格外,二者的字段名称,位置,布局完全一致。结合种种我们观察到的结果,显然这个Create Material tile指向的应用是基于SAP GUI里MM01事务码包裹而成的。

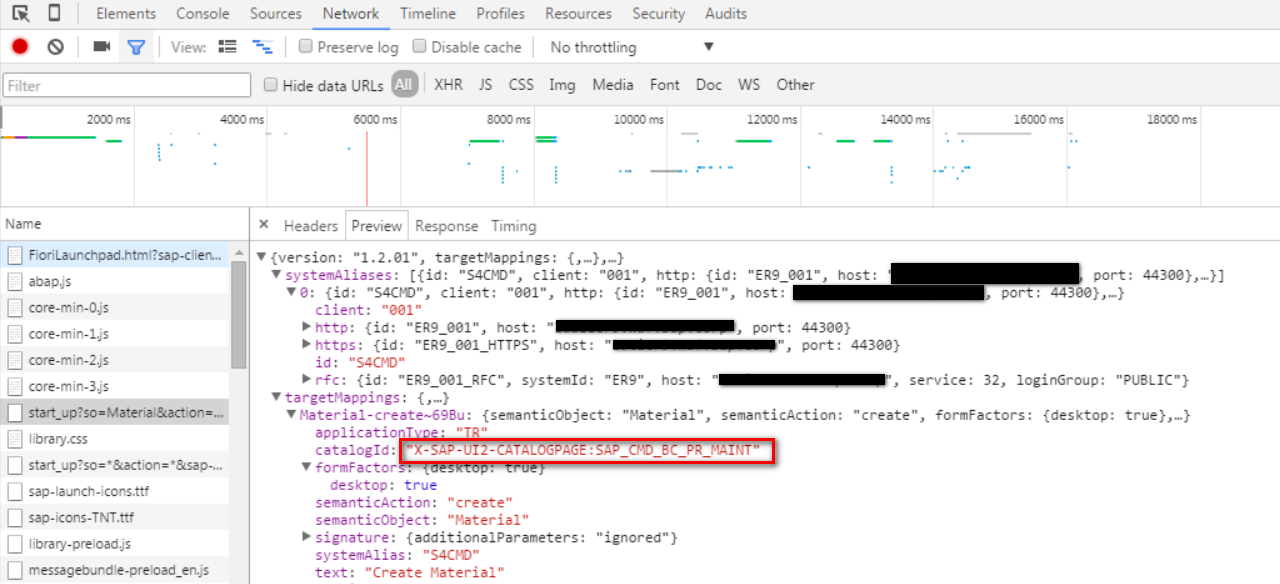

在浏览器里打开该tile,在Chrome开发者工具中把tile所属的Fiori Catalog ID记录下来:SAP_CMD_BC_PR_MAINT

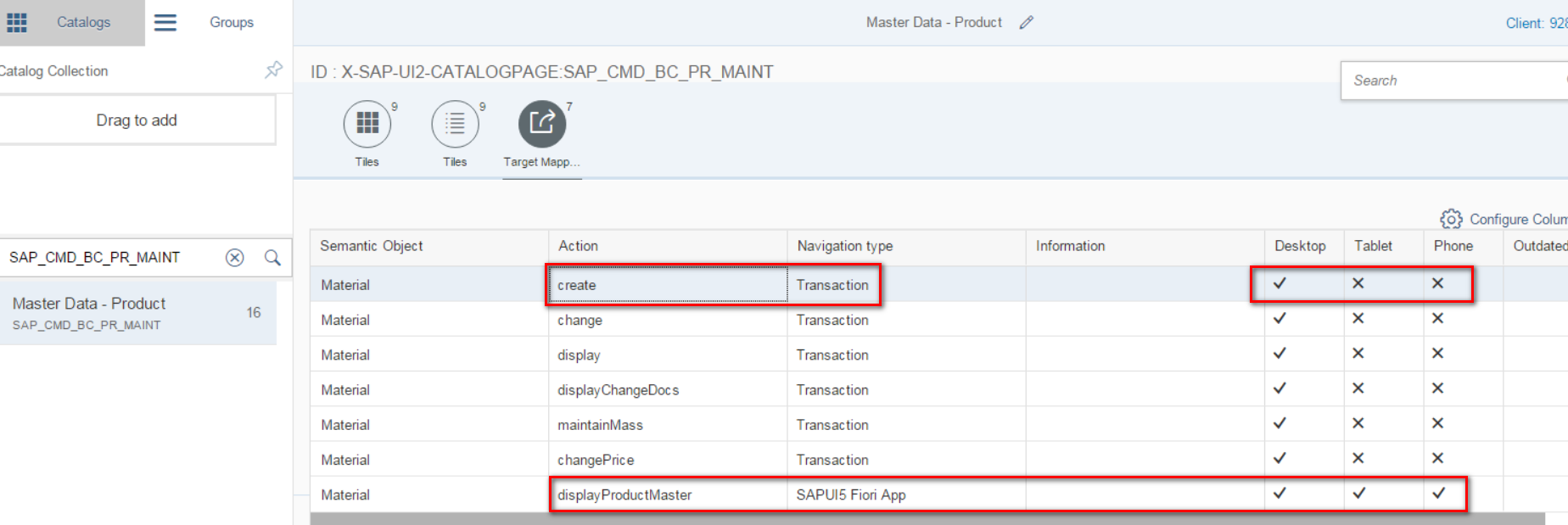

在Fiori Launchpad里根据该ID打开对应的catalog,发现有好几个和Material相关的跳转对象,其类型都为SAP GUI里的Transaction:

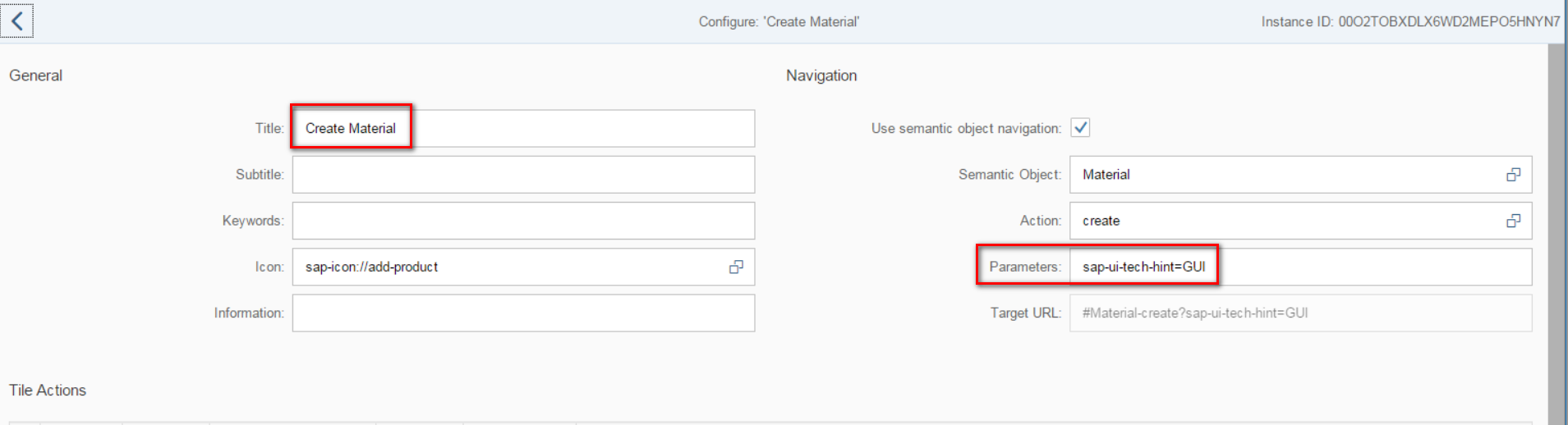

我们之前发现的url片段,sap-ui-tech-hint=GUI,就配置在这里:

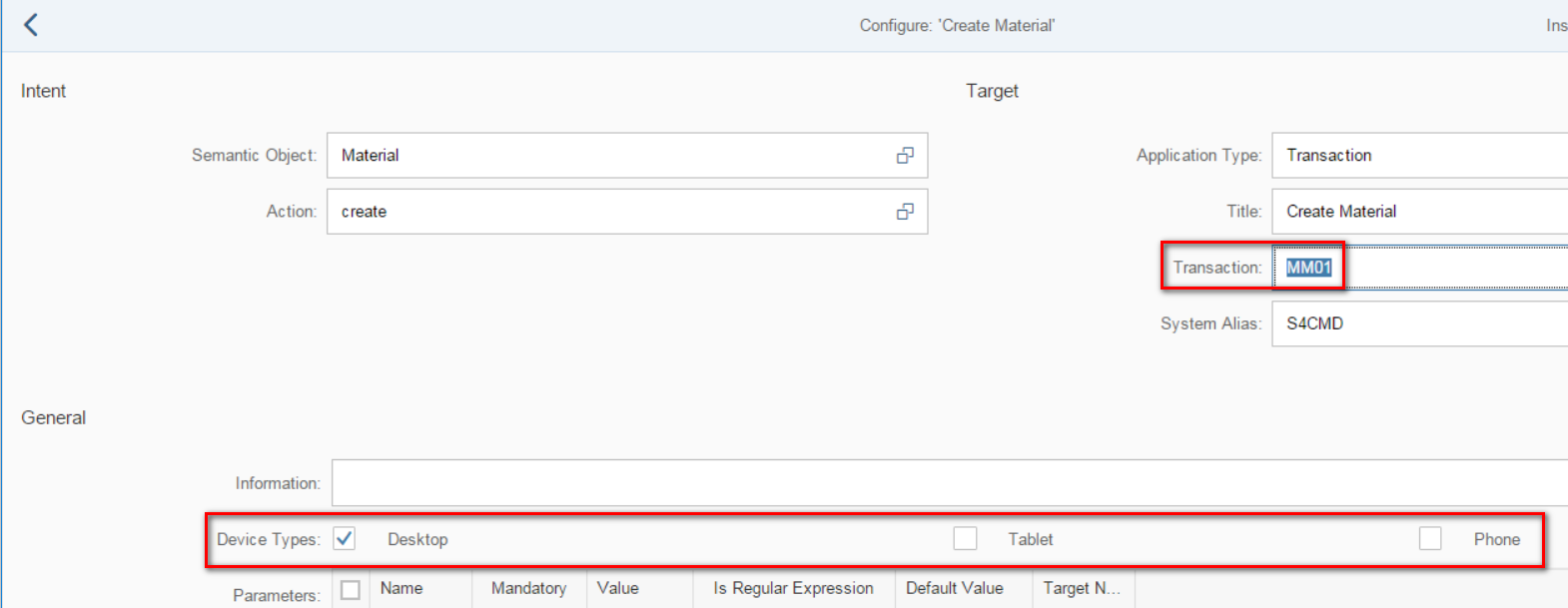

跳转的目的事务码ID MM01,配置在此处。同时Device Types里只支持桌面,这没什么问题,因为SAP GUI通过浏览器渲染出来的界面,不像SAP UI5那样具有响应式布局的功能,因此只能运行在桌面浏览器里。

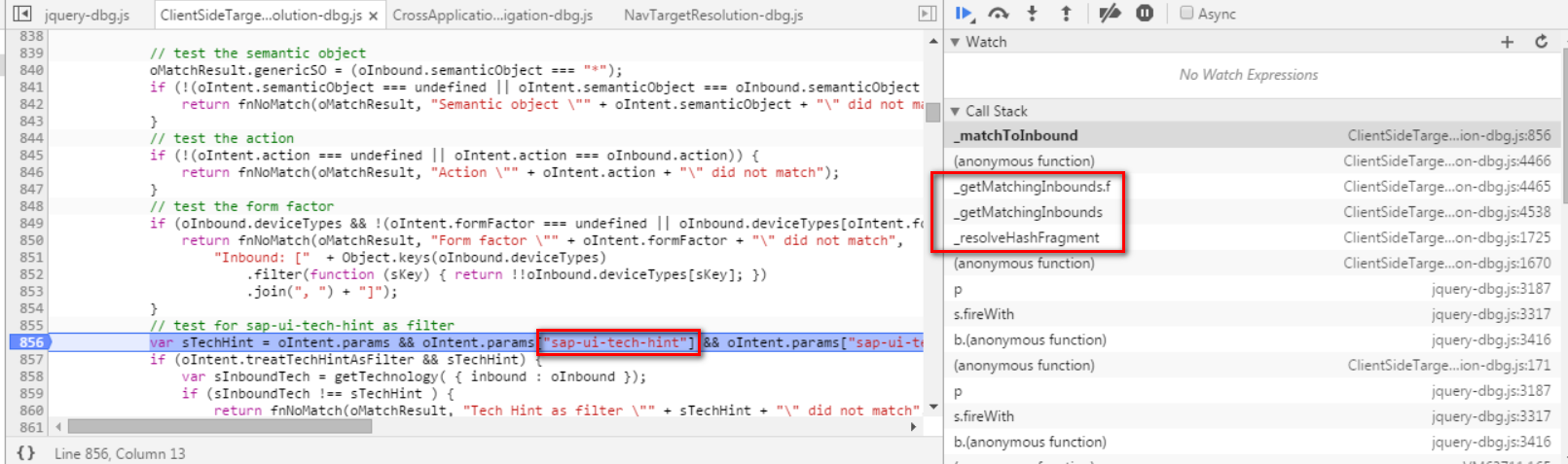

在运行时,一旦SAP UI5框架代码解析到sap-ui-tech-hint参数的值为GUI,就执行对应的渲染逻辑。

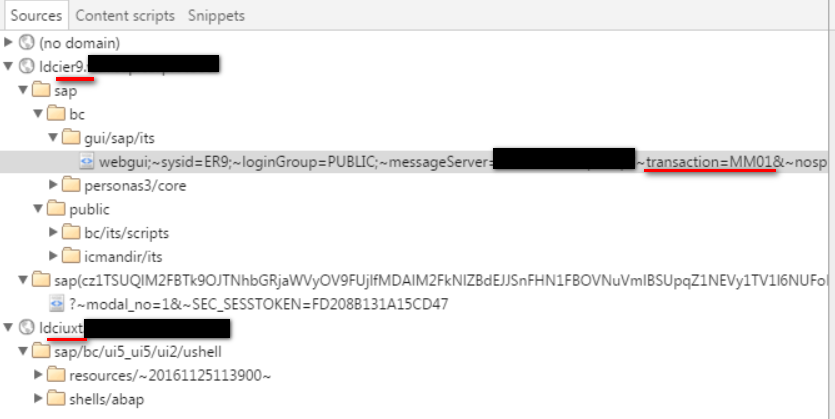

在Chrome开发者工具的Sources标签页里,能看到gui/sap/its这个路径片段。

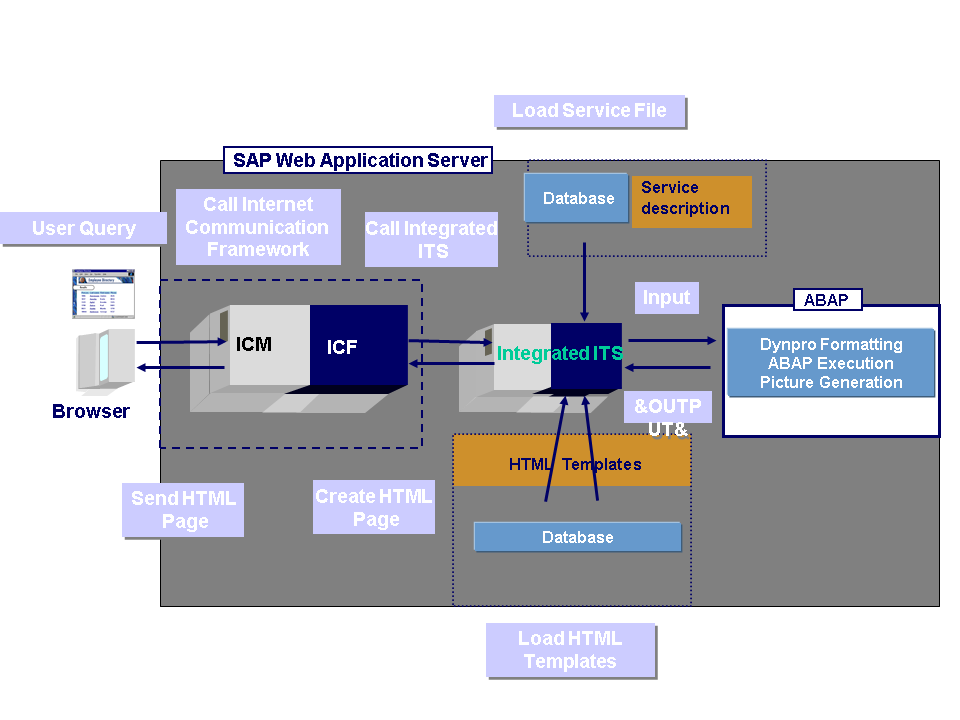

ITS即Internet Trasaction Server,SAP Netweaver里一项非常古老的技术,这个技术提供的组件能解析使用SAP GUI技术开发出的screen的元数据并渲染成HTML,从而能够让SAP GUI的事务码运行在浏览器里。

关于SAP ITS in SAP NetWeaver Application Server的更多介绍,参考SAP帮助文档:

https://help.sap.com/saphelp_nw70/helpdata/en/46/668d4b72255de4e10000000a1553f6/frameset.htm

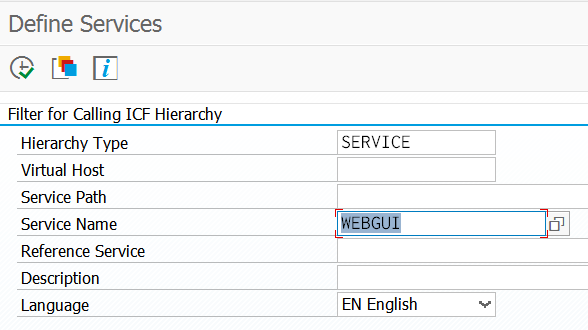

如果我们想体验ITS,也很容易。SICF事务码,输入webgui,执行:

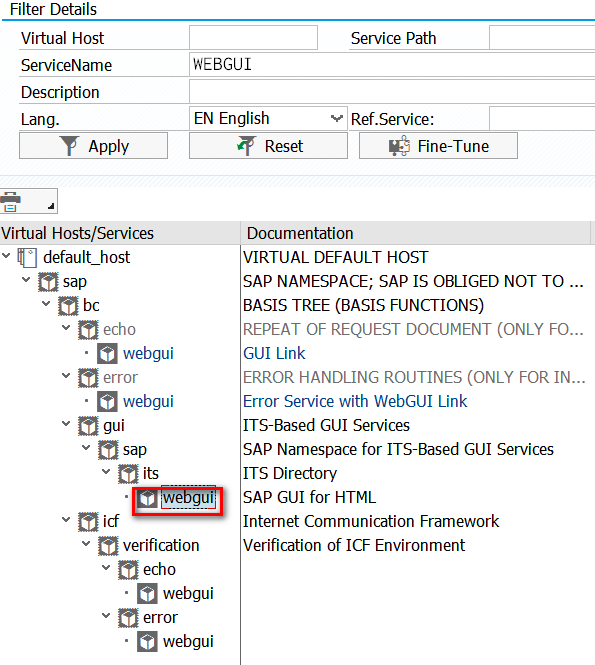

发现这个节点正好位于本文正在讨论的its节点下:

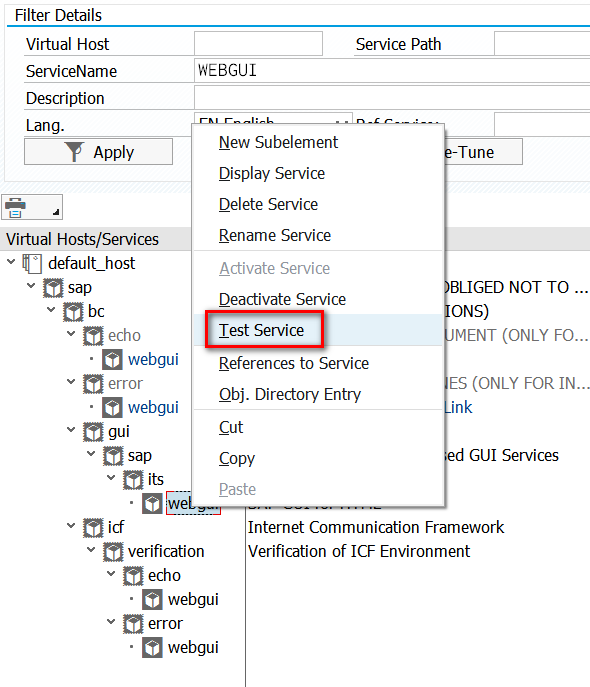

右键单击webgui,选择Test Service:

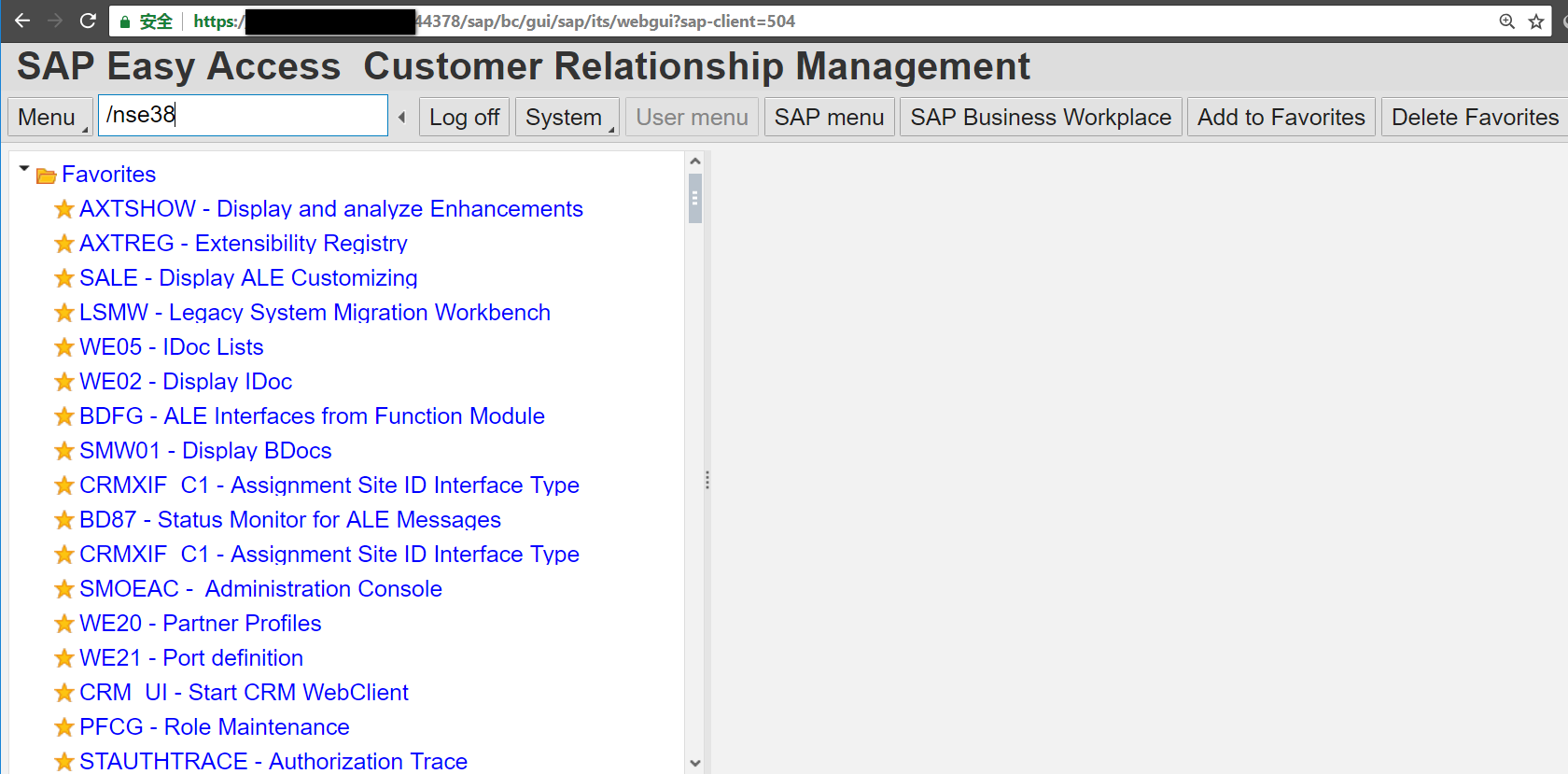

自动弹出了浏览器窗口,显示的页面同使用SAP GUI登录系统后显示的初始页面一致。

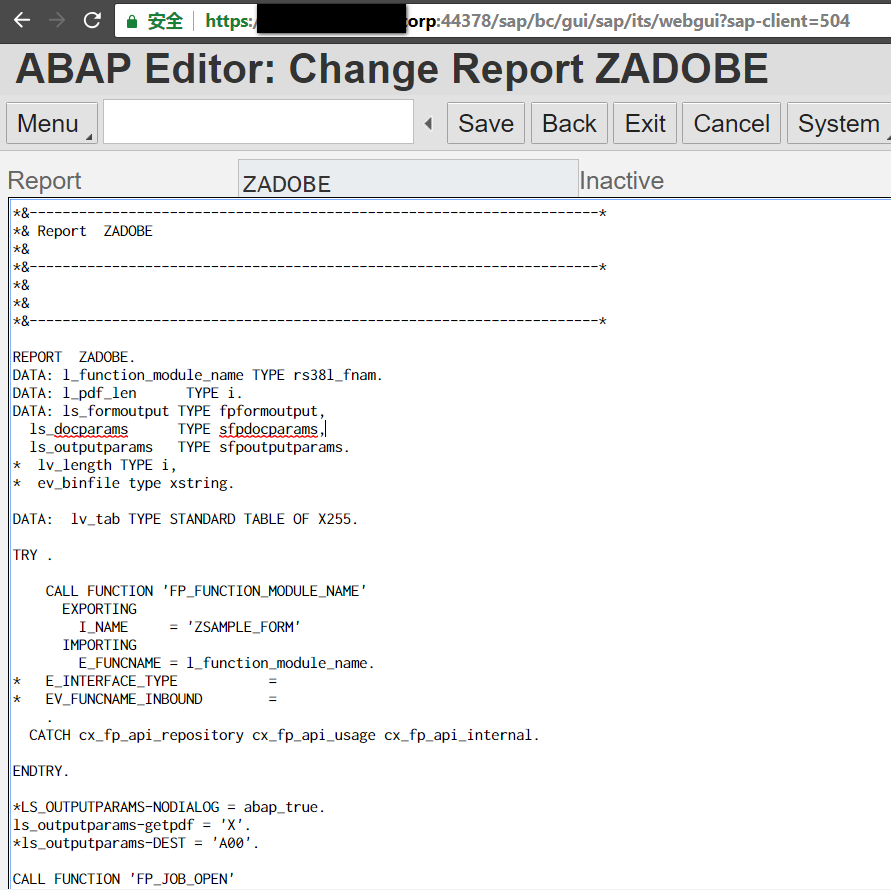

接下来可以像使用SAP GUI那样,在浏览器里输入事务码并执行了。比如SE38进入ABAP编辑器:


后续Jerry会介绍如何把一个SAP GUI的事务码(无论是标准的事务码还是用户自定义的事务码)配置到SAP Fiori Launchpad并打开。

《终结者》里最经典的机器人型号T-800,内置金属骨架,外表覆盖生物组织以及仿生皮肤,由于外表和人类几乎一模一样,所以能轻松渗透到人类群体。然而人类忠实的伙伴,狗,可以轻松分辨出T-800和普通人类。

希望本文Jerry介绍的这些内容也能帮助大家轻松分辨Fiori原生应用和采用SAP ITS技术渲染的伪Fiori应用。感谢阅读。
