[精品]CAD批量处理工具——BatchProc

gisweis 2014-12-16

函数 lisp express 测试

 需要此工具请Q:3567 618 336

BatchProc是基于AutoCAD二次开发的批处理插件。将程序加载到CAD中,使用自定义的Lisp代码就可对多个文档进行批量操作。

1.文件说明



  BatchProc批处理程序包含两个文件:BatchProc.dvb是基于VBA的程序,BatchProc.lsp是基于Lisp的程序。如图1所示。

2.安装运行

(1)将程序BatchProc.dvb和BatchProc.lsp拷入CAD安装路径下的Support文件夹下,如E:\Program Files\AutoCAD 2007\Support;

(2)运行CAD,在命令行中键入"APPLOAD",在弹出的选择对话框中选择上一步中Support文件下的BatchProc.lsp,点击"加载",关闭对话框;

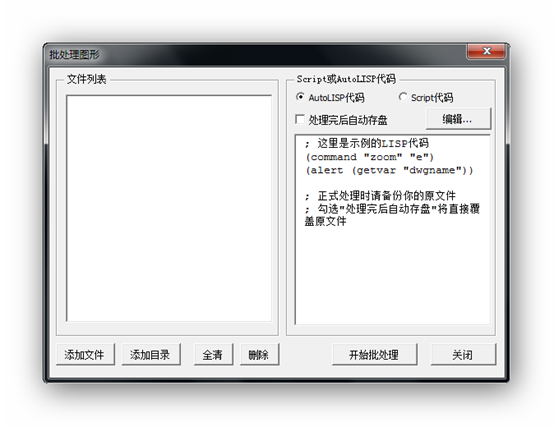

(3)如果加载成功,命令行中输出"已成功加载 BatchProc.lsp",输入命令BAT即可运行程序。程序主界面如下:

注意:如果需要CAD启动时即自动加载此工具,需要修改CAD安装路径E:\Program Files\AutoCAD 2007\Support下acad2007.lsp

  1. (arxload"vel.arx")
  2. (if (not (= (substr (ver) 1 11) "Visual LISP"))
  3. (load "acad2007doc.lsp");
  4. )
  5. ;; Silent load.
  6. (princ)可在代码中的任何地方用下列常数代替实际值:

3.工具说明

本程序具体操作流程如下:

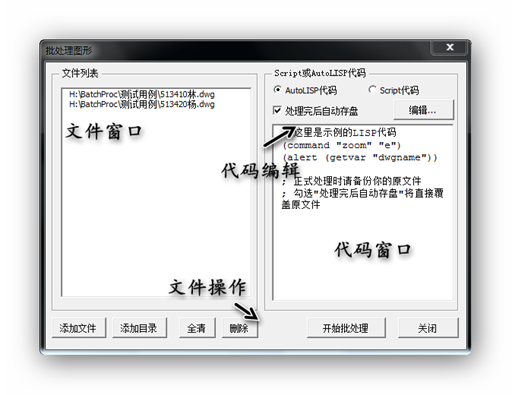

(1)【添加文件】或【添目录】来选择要进行批量处理的Dwg文件,也可以通过【删除】和【全清】按钮来操作清除文件列表中的文件;

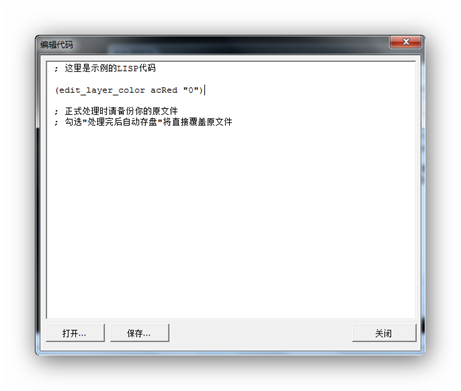

(2)单击【编辑】按钮,弹出编辑代码窗口,如图3-2所示。用户可编辑、打开、保存代码,编辑完成后,单击【关闭】,程序会自动保存编辑内容,并更新显示在代码窗口(如果使用脚本语言,请选择【Script代码】);

(3)点击【开始批处理】,程序将对文件列表中的文件分别打开,并按代码窗口中的代码操作(如果勾选"处理完成后自动存盘",操作结果文件将覆盖原始数据)

4.代码分析

本程序的测试用例是两幅宗地图,现在的要求是:

  • 将JZD和JZP层的所有文字字体改为宋体;
  • 将HZ样式改为txt.shx、hztxt.shx(大字体);
  • 将JZD、JZP和JMD层所有对象颜色改为红色。

测试代码为测试用例文件夹下的"宗地图修改20140820.lsp",现对其中比较关键的代码进行说明:

(1)获取某层的文字

  1. (setq ss (ssget "x" (list (cons 0 "*TEXT") (cons 8 "JZD"))));

使用了ssget建立选择要素集,其中"x"代表选择所有,0和8表示不同的组,*TEXT是过滤选择文本,JZD要进行选择的图层。

(2)新建或更改文本样式

  1. (command "_STYLE" "ST" "SimSunb.ttf" "0" "1" "" "" "")
  2. (command "_style" "hztxt" "txt.shx,hztxt.shx" 0 0.8 0 "n" "n" "n")

新建样式使用了_style命令,"ST"表示样式名称,"SimSunb.ttf"字体名称;如果要使用大字体的样式,字体参数设置为如"txt.shx,hztxt.shx";如果样式名已存在命令将人修改参数,如果不存在,则会新建立。

(3)将某层的颜色改为指定的颜色

  1. (vla-put-color layer color_no)

调用系统中的函数来修改层颜色,其函数原型如上所示,它在Express Tools中,注意要确保安装程序安装了此组件。其中颜色参数使用枚举值:

常数

描述

vbBlack

0x0

黑色

vbRed

0xFF

红色

vbGreen

0xFF00

绿色

vbYellow

0xFFFF

黄色

vbBlue

0xFF0000

蓝色

vbMagenta

0xFF00FF

紫红色

vbCyan

0xFFFF00

青色

vbWhite

0xFFFFFF

白色

(4)将层对象中的颜色随层

  1. (command "_.chprop" "_all" "" "_color" "_bylayer" "")

将图层的颜色修改,并不能将已有的对象的颜色改掉,需要将图层对象的颜色设置为随层。

5.常见问题

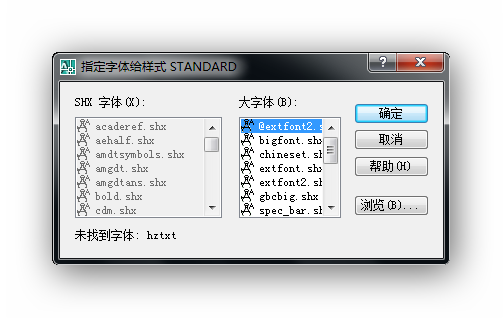

(1)打开文件是提示选择字体

CAD的字体中缺少这种字段,要么使用另一个字体,要么去下载缺失的字体,并放在CAD安装路径下的Fonts文件夹下,如E:\Program Files\AutoCAD 2007\Fonts

(2)添加某一个图形时,不能加载到列表中

本程序的目的是进行批量处理,至少要同时选择两个图形文件才能正确加载到文件列表,如果只选择一个文件时,则不能正确添加。

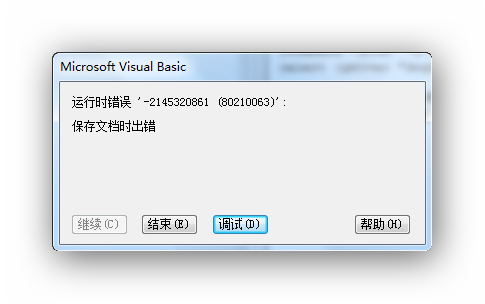

(3)运行时报错,保存文档时出错

一般地,在批处理时,都需要勾选"处理完成后自动存盘",但如果处理之前此图形已打开,保存时就会报错,所以,在批处理时图形不会打开。

(4)怎样验证操作是否失败?

验证操作最主要的方式是通过对比测试案例中的错误是否修正,如果执行的代码,会弹出CAD的帮助窗口,建议在批量处理之前,测试好Lisp代码。

(5)命令行报错:没有定义vlax-get-acad-object

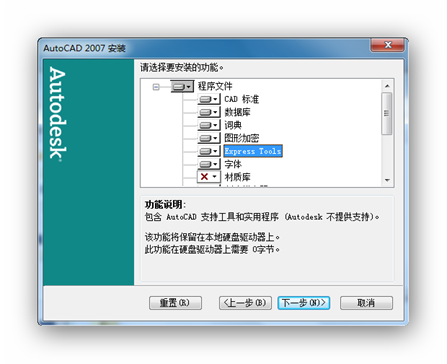

在测试Lisp代码中,使用了vlax-get-acad-object这个对象,而它是属性Express Tools中的,所以在安装软件时,要选择安装Express Tools

(6)单独测试lisp通过,批处理失败

只要单独测试lisp代码能够达到目的,批量处理一般能达到目的。需要注意的是,如果lisp代码中定义了无参的函数,只需将函数里的内容复制到BatchProc的代码窗口,而无需整个函数;如果lisp代码中定义了带参的函数,需要将整个函数复制进去,并将调用的命令复制在后面。

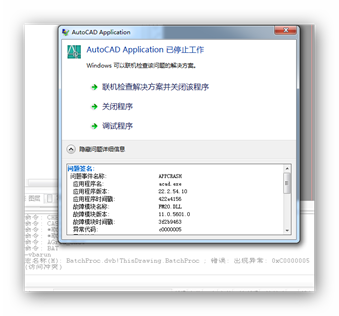

(7)出现异常: 0xC0000005 (访问冲突)

调用BAT命令出现"出现异常: 0xC0000005 (访问冲突)", 一般在调用command时候会出现这种情况,只能重装CAD了。

(8)报错"info或'info透明调用 ***是否垂直?"

调用系统打印命令(-plot)批量打印宗地图,在测试机上测试通过,但在客户机上报错:"使用命令:info或'info透明调用 ***是否垂直? <N>",只能打印第一个文件。

CAD中,有许多的命令时可以透明使用的,透明命令其实就是可以让用户在使用另一个命令时,依然能够在命令行中输入这些命令的功能。所以透明命令会经常被用于更改图形的设置或显示。当系统完成了透明命令后,就会恢复执行原命令了。

测试机上能通过说明是客户机环境问题,我尝试把CASS环境关闭后,即可实现批量打印。
